MD3 AddOn CAD1

1.400,00 €*

Inhalt: 1 Einzellizenz / Jahr

Preise exkl. MwSt.

Als Sofortdownload verfügbar (kein Versand)

Produktnummer: ibK10135

Hinweis: Benötigt pro Client eine API-Runtime- oder Entwicklerlizenz von EPLAN!

Produktinformationen "MD3 AddOn CAD1"

Pro Panel AddOn für Eplan!

Mit diesem AddOn für den MD3-Editor kann der 3D-Aufbau in Pro Panel automatisch generiert werden. Dies ist bei generierten wie manuell erstellten Eplan-Projekten möglich.

Disziplin Pro Panel

Die Bauräume mit den Montagepunkten sowie Tragschienen können aus einem Eplan-Projekt importiert werden. Für jede Platzierungsmöglichkeit (Montagepunkt oder Platzhalter) können mittels definierter Formeln bzw. über Code beschrieben werden, welche Objekte auf diesen platziert werden sollen. Als Optionen stehen Ihnen dabei die folgenden Möglichkeiten zur Verfügung:

Artikelreferenzen, welche im 2D-Schaltplan definiert werden (mit Filteroptionen)
Artikel in der Artikelverwaltung
Makros

Über Postactions, welcher per Code definiert werden, können nach der Platzierung der Elemente nachträgliche Schritte, wie die Rotation oder Verschiebung der Elemente vollzogen werden. Hierzu können ebenso definierte Hilfsfunktionen für diese Bewegungen genutzt werden. Dieser Code kann im MD3 selbst editiert werden und beispielsweise als Sicherung exportiert und importiert werden oder ebenso mittels Skriptaufruf im MD3 in einer separaten CS-Datei programmiert werden.

Die Disziplin Pro Panel kann dabei sowohl nachgelagert an einen manuell editierten Schaltplan als auch direkt automatisiert bei einem Maximalprojekt (100%-Projekt) ausgeführt werden. Dabei werden die Bauräume anhand von Makrovorlagen im Anschluss an die Generierung des 2D-Schaltplans erzeugt und die Platzierung der Montagepunkte und Tragschienen anhand der bereits definierten Regeln vollzogen.

Dabei kann die Disziplin Pro Panel im bestehenden Modell des MD3s an jeder Ordnerstruktur eines Projektes hinterlegt werden und kann mit den bestehenden Enablern des Ordners aktiviert bzw. deaktiviert werden.

Beispiel

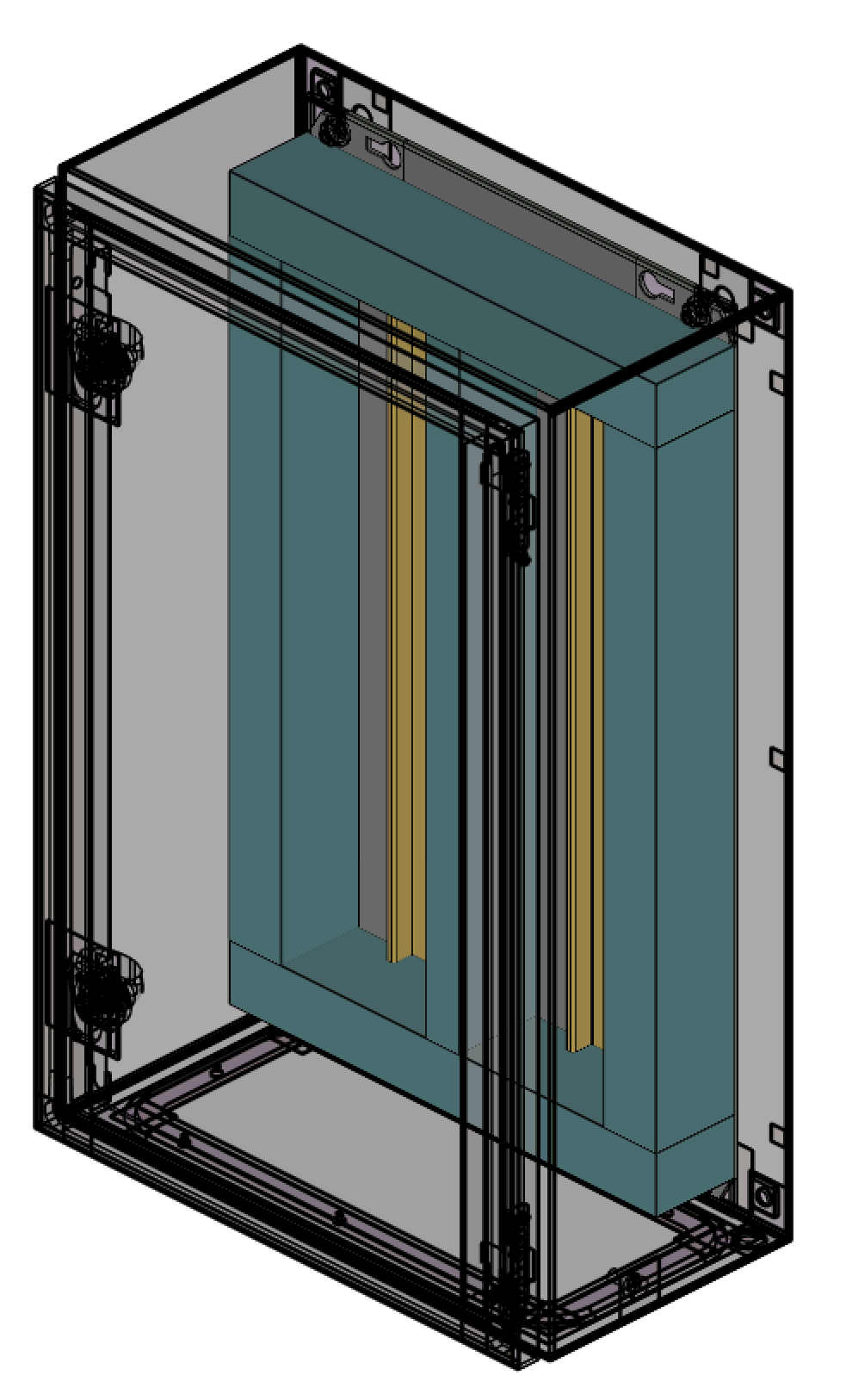

Vorlage (Makro des Bauraums):

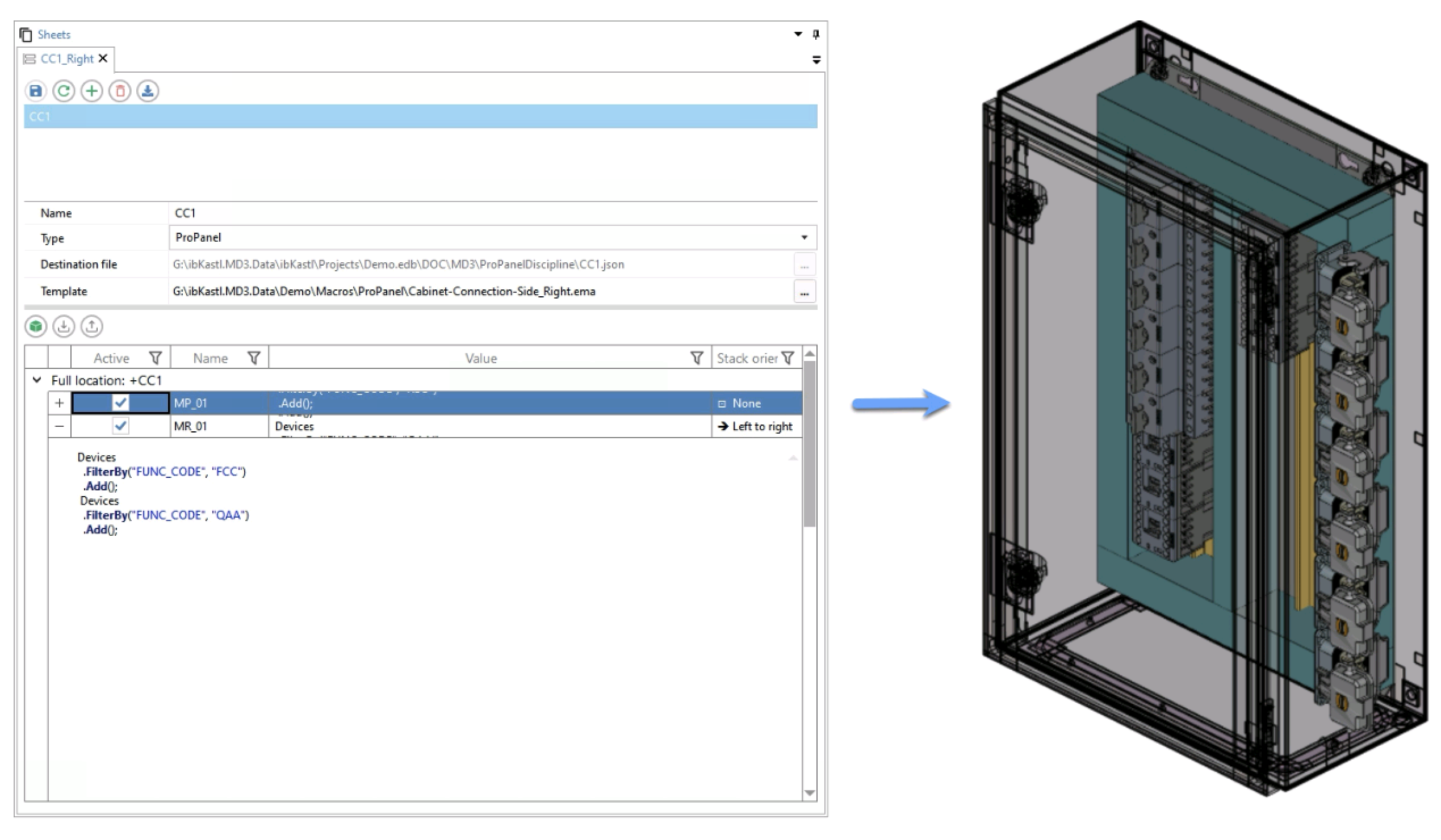

Mit den hinterlegten Platzierregeln:

Produkteigenschaften und Voraussetzungen

API-Runtime erforderlich:	Ja
EPLAN-Version:	2022, 2023, 2024, 2025, 2026
