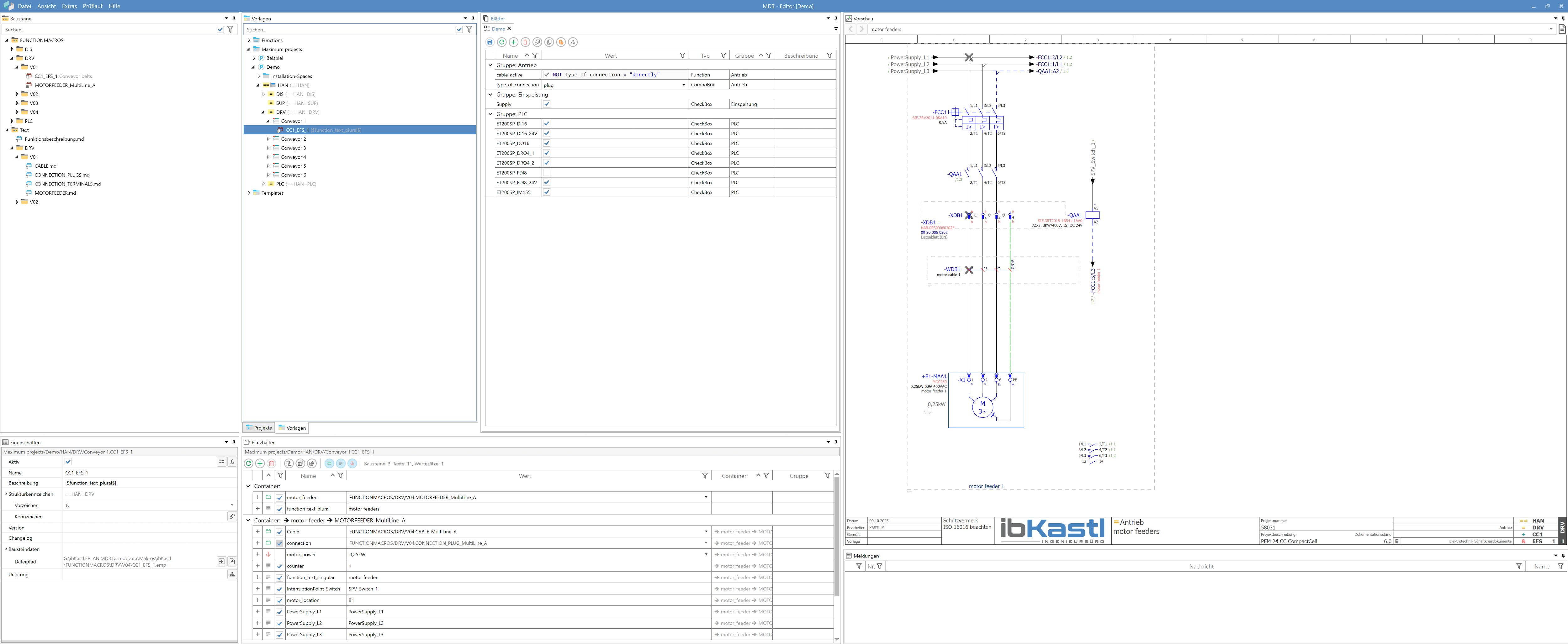

MD3 Editor - Konfigurieren, modellieren und generieren!Der MD3 ermöglicht den Aufbau eines mechatronischen Modells zum Generieren von technischen Dokumenten in Form von EPLAN Projekten und beliebigen Textdateien. Durch die intuitive Bedienung per Drag & Drop und praxisorientierten Funktionen, wie der Live-Vorschau, können in kürzester Zeit Dokumente generiert werden. Mit dem leicht verständlichen Formelwerkzeug sind Abhängigkeiten zwischen Optionen einfach zu beregeln. Die Datenoffenheit des MD3 ermöglicht außerdem eine umfangreiche Anbindung an bestehende Systeme wie Angebots- oder Produktkonfiguratoren.Produktvideo MD3:Video auf YouTube ansehen: MD3-ProduktvideoFolgendes Bild zeigt das Fenster des MD3-Editors:Disziplin EPLANMit diesem AddOn für den MD3-Editor kann im Editor die Vorschau auf EPLAN-Elemente erstellt und generiert werden.Disziplin Pro PanelMit diesem AddOn für den MD3-Editor können Sie in Eplan Pro Panel MOdelle in 3D generieren.Disziplin TextMit diesem AddOn für den MD3-Editor können Sie verschiedenste Textdateien generieren und im Editor eine Vorschau erzeugen. 100% AutomatisierungWir können Sie bei jedem Prozessschritt unterstützen und haben Tools für die Automatisierung um die vollautomatische Generierung von Schaltplänen und Textdateien zu ermöglichen. Sie können über den MD3 die EPLAN-Actions mit übergeben, die nach der Projektgenerierung ausfgeführt werden.Wie in der Grafik dargestellt, können Sie alle Prozesse der Plattform automatisch über den MD3 starten:Weitere Vorteile des MD3:Offene APISchnittstelle bestehender Konfigurator (Vertriebskonfigurator, ...)WebservicesAnbindung bestehender DatenbankenGenerator open SourceLive Vorschau ohne generierenÜber AddOns erweiterbarIn verschiedene EPLAN-Versionen generieren...

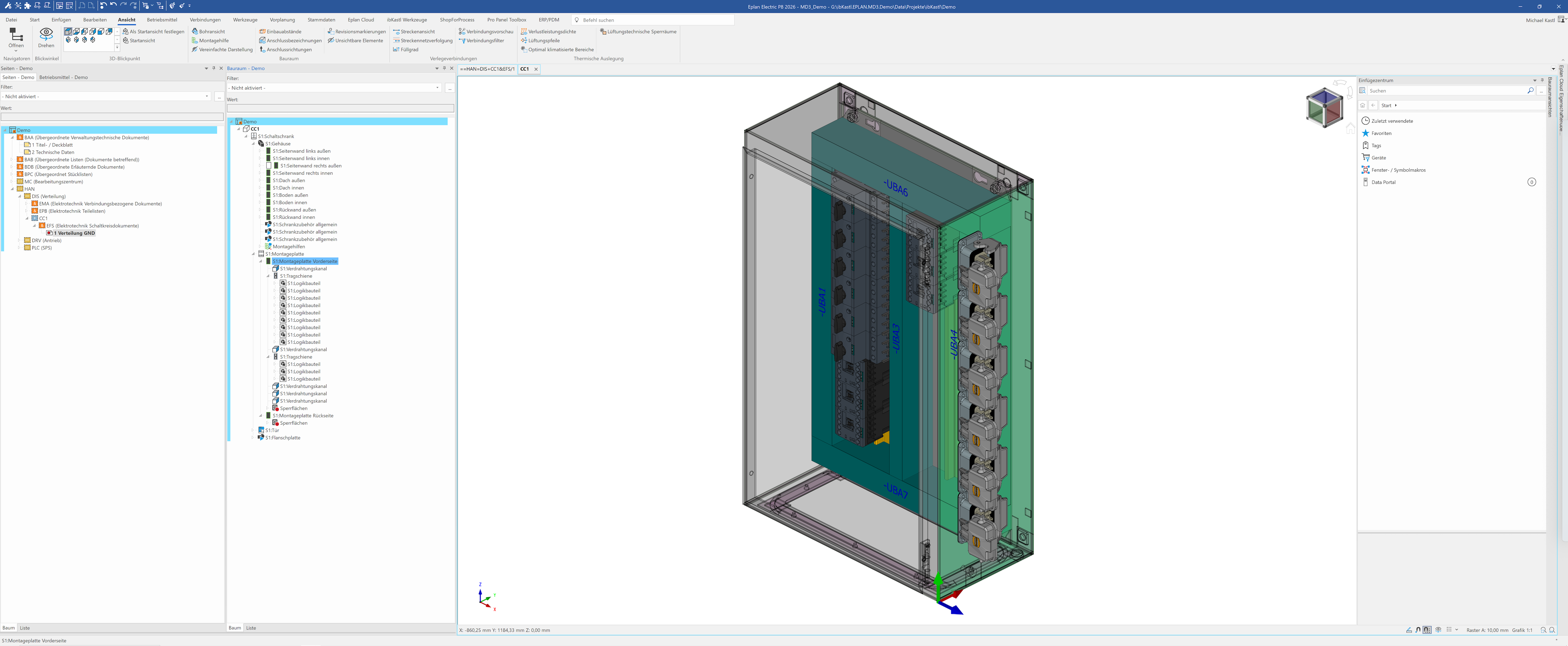

Pro Panel AddOn für Eplan! Mit diesem AddOn für den MD3-Editor kann der 3D-Aufbau in Pro Panel automatisch generiert werden. Dies ist bei generierten wie manuell erstellten Eplan-Projekten möglich.Disziplin Pro PanelDie Bauräume mit den Montagepunkten sowie Tragschienen können aus einem Eplan-Projekt importiert werden. Für jede Platzierungsmöglichkeit (Montagepunkt oder Platzhalter) können mittels definierter Formeln bzw. über Code beschrieben werden, welche Objekte auf diesen platziert werden sollen. Als Optionen stehen Ihnen dabei die folgenden Möglichkeiten zur Verfügung:Artikelreferenzen, welche im 2D-Schaltplan definiert werden (mit Filteroptionen)Artikel in der ArtikelverwaltungMakrosÜber Postactions, welcher per Code definiert werden, können nach der Platzierung der Elemente nachträgliche Schritte, wie die Rotation oder Verschiebung der Elemente vollzogen werden. Hierzu können ebenso definierte Hilfsfunktionen für diese Bewegungen genutzt werden. Dieser Code kann im MD3 selbst editiert werden und beispielsweise als Sicherung exportiert und importiert werden oder ebenso mittels Skriptaufruf im MD3 in einer separaten CS-Datei programmiert werden.Die Disziplin Pro Panel kann dabei sowohl nachgelagert an einen manuell editierten Schaltplan als auch direkt automatisiert bei einem Maximalprojekt (100%-Projekt) ausgeführt werden. Dabei werden die Bauräume anhand von Makrovorlagen im Anschluss an die Generierung des 2D-Schaltplans erzeugt und die Platzierung der Montagepunkte und Tragschienen anhand der bereits definierten Regeln vollzogen.Dabei kann die Disziplin Pro Panel im bestehenden Modell des MD3s an jeder Ordnerstruktur eines Projektes hinterlegt werden und kann mit den bestehenden Enablern des Ordners aktiviert bzw. deaktiviert werden.BeispielVorlage (Makro des Bauraums):Mit den hinterlegten Platzierregeln:

Schaltplan AddOn für EPLAN! Mit diesem AddOn für den MD3-Editor kann im Editor die Vorschau auf EPLAN-Elemente erstellt und generiert werden. Sie können Ihre existierenden Makros, die Sie mit der EPLAN Plattform erstellt haben, direkt weiterverwenden und müssen nicht erneut eine separate Bauteilbibliothek aufbauen. Es ist auch möglich, in allen unterstützten EPLAN-Versionen zu generieren. Als Bausteine können folgende EPLAN-Makros importiert werden:Symbolmakro (*.ems)Pfadmakro (*.ema)Seitenmakro (*.emp)Es wird für jede Darstellungsart ein Baustein erstellt und der Bausteinname setzt sich aus Dateiname, Darstellungsart und Variante zusammen. Folgendes Bild zeigt als Beispiel eine Gerätemakro (*ems): Disziplin EPLANWir haben für die verschiedenen Technologien und Disziplinen im MD3 Videos erstellt, die an einer einfachen Demo die Funktionsweisen verdeutlichen sollen.MD3-Bausteinsammlung anlegen Disziplin EPLAN: Video auf YouTube ansehen: MD3-Bausteinsammlung anlegen Disziplin EPLANDatenmodell erstellen:Video auf YouTube ansehen: MD3-Datenmodell erstellenMD3-Platzhalter definieren Disziplin EPLAN:Video auf YouTube ansehen: MD3-Platzhalter definieren Disziplin EPLANMD3-Mappings:Video auf YouTube ansehen: MD3-MappingsMD3-Enabler:Video auf YouTube ansehen: MD3-EnablerMD3-Generieren Disziplin EPLAN:Video auf YouTube ansehen: MD3-Generieren Disziplin EPLAN

AddOn für Text! Mit diesem AddOn für den MD3-Editor können Sie verschiedenste Textdateien generieren und im Editor eine Vorschau erzeugen. Baustein Text    Folgende Textformate werden durch das Syntax Highlighting unterstützt: Sprache Dateierweiterung ASP/XHTML .asp Batch .bat Boo .boo C++ .c C# .cs Coco .atg CSS .css HTML .htm Java  .java  JavaScript  .js  Json  .json  MarkDown  .md  Patch  .patch  PHP  .php  PowerShell  .ps1  Python  .py  TeX  .tex  TSQL  .sql  VB  .vb  XML  .xml;.xsl;.xslt;.xsd;.manifest;.config;.addin;.xshd;.wxs;.wxi;.wxl;.proj;.csproj;.vbproj;.ilproj;.booproj;.build.xfrm;.targets;.xaml;.xpt;.xft;.map;.wsdl;.disco;.ps1xml;.nuspec                              Disziplin Text Wir haben für die verschiedenen Technologien und Disziplinen im MD3 Videos erstellt, die an einer einfachen Demo die Funktionsweisen verdeutlichen sollen.  MD3-Bausteinsammlung anlegen Disziplin Text: Video auf YouTube ansehen: MD3-Bausteinsammlung anlegen Disziplin Text   Datenmodell erstellen: Video auf YouTube ansehen: MD3-Datenmodell erstellen   MD3-Platzhalter definieren Disziplin Text: Video auf YouTube ansehen: MD3-Platzhalter definieren Disziplin Text   MD3-Mappings: Video auf YouTube ansehen: MD3-Mappings   MD3-Enabler: Video auf YouTube ansehen: MD3-Enabler   MD3-Generieren Disziplin Text: Video auf YouTube ansehen: MD3-Generieren Disziplin Text
